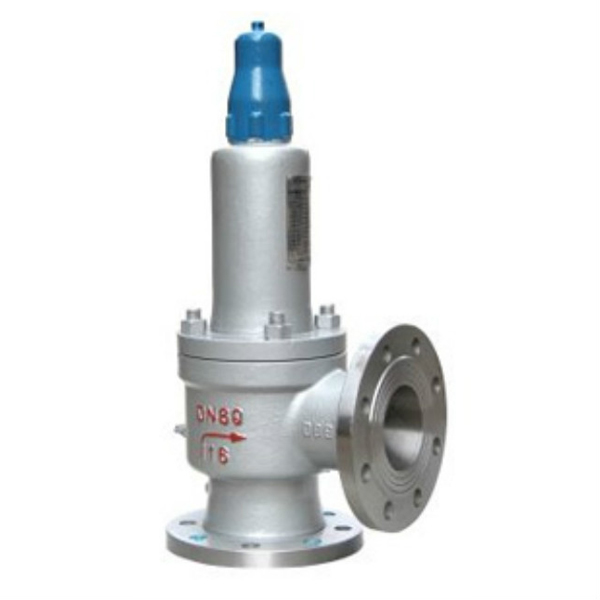

A41Y彈簧封閉式高壓安全閥
彈簧封閉式高壓安全閥
A41Y-160、320型適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚�、水等介質的設備和管路上。A41Y-160P/320P、A41Y-160R/320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。
彈簧封閉式高壓安全閥連接法蘭按JB/T2769-92的標準。
彈簧封閉式高壓安全閥主要零部件材料
|
NO.
|
零件名稱
|
A42Y-160 A42Y-320 材料
|
A42Y-160P A42Y-320P 材料
|
A42Y-160R A42Y-320R 材料
|
|
1
|
法蘭
|
35/35CrMoA
|
2Cr13
|
1Cr18Ni12Mo2Ti
|
|
2
|
閥座
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
3
|
閥體
|
40
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
4
|
調節圈
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
5
|
閥瓣
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
6
|
反沖盤
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
7
|
導向套
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
8
|
閥蓋
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
|
9
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
10
|
彈簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
|
11
|
調整螺桿
|
45
|
2Cr13
|
2Cr13
|
|
12
|
閥帽
|
ZG200-400
|
ZG200-400
|
ZG200-400
|
|
|
密封面材料
|
堆焊Co基硬質合金
|
||
彈簧封閉式高壓安全閥外形尺寸和連接尺寸
|
公稱壓力PN（MPa） |
公稱通徑DN（mm） |
尺寸 |
重量 |
|||||||||||||||||
|
do |
d |
D |
D1 |
M |
D2 |
B |
Z-Φd |
DN |
D |
D1 |
M |
D2 |
b |
Z-Φd |
L |
L1 |
H |
|||
|
16 |
15 |
7 |
16 |
95 |
60 |
M-24×2 |
18 |
20 |
3-18 |
- |
36 |
- |
M-33×2 |
- |
- |
- |
45 |
80 |
105 |
4 |
|
20 |
10 |
19 |
95 |
60 |
M-33×2 |
22 |
20 |
3-18 |
- |
48 |
- |
M-33×2 |
- |
- |
- |
45 |
80 |
105 |
4.5 |
|
|
25 |
12 |
23 |
105 |
68 |
M-33×2 |
28 |
20 |
3-18 |
- |
48 |
- |
M-33×2 |
- |
- |
- |
45 |
80 |
105 |
5.2 |
|
|
16 |
15 |
8 |
15 |
95 |
60 |
M-24×2 |
18 |
20 |
3-18 |
32 |
115 |
- |
M-42×2 |
37 |
22 |
4-18 |
95 |
100 |
259 |
7.8 |
|
20 |
10 |
23 |
98 |
60 |
M-24×2 |
20 |
20 |
3-18 |
40 |
165 |
- |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
11.5 |
|
|
25 |
12 |
23 |
105 |
68 |
M-33×2 |
28 |
20 |
3-18 |
40 |
165 |
- |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
12.5 |
|
|
32 |
15 |
25 |
115 |
80 |
M-42×2 |
37 |
22 |
4-18 |
50 |
165 |
115 |
M-64×3 |
59 |
32 |
6-26 |
130 |
1450 |
335 |
21.3 |
|
|
40 |
20 |
39 |
165 |
115 |
M-52×2 |
47 |
28 |
6-26 |
65 |
200 |
145 |
M-80×3 |
74 |
40 |
6-29 |
150 |
170 |
390 |
35.3 |
|
|
50 |
25 |
48 |
165 |
115 |
M-64×3 |
59 |
32 |
6-26 |
80 |
225 |
170 |
M-100×3 |
94 |
50 |
6-33 |
190 |
210 |
393 |
48 |
|
|
32 |
15 |
8 |
17 |
105 |
68 |
M-33×2 |
29 |
20 |
3-18 |
32 |
115 |
80 |
M-42×2 |
37 |
22 |
4-18 |
95 |
100 |
259 |
8.1 |
|
20 |
10 |
23 |
105 |
68 |
M-33×2 |
29 |
20 |
3-18 |
40 |
165 |
115 |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
12 |
|
|
25 |
12 |
23 |
115 |
80 |
M-42×2 |
36 |
22 |
4-18 |
40 |
165 |
115 |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
13 |
|
|
32 |
14 |
30 |
135 |
95 |
M-48×2 |
41 |
25 |
4-22 |
50 |
165 |
115 |
M-64×3 |
59 |
32 |
6-26 |
130 |
140 |
335 |
22.2 |
|
|
40 |
16 |
38 |
165 |
115 |
M-64×3 |
57 |
32 |
6-26 |
65 |
200 |
145 |
M-80×3 |
70 |
40 |
6-29 |
150 |
170 |
390 |
37 |
|
|
50 |
20 |
48 |
200 |
145 |
M-80×3 |
70 |
40 |
6-29 |
80 |
225 |
170 |
M-100×3 |
94 |
50 |
6-33 |
190 |
210 |
393 |
55 |
|
安全閥
- 安全閥是一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。
- 按安全閥閥瓣開啟高度可分為微啟式安全閥和全啟式安全閥，微啟式安全閥的開啟行程高度為：≤0.05d0(小排放喉部口徑)；全啟式安全閥開啟高度為≤0.25d0（小排放喉部口徑）。
- 安全閥按結構形式來分，要分為垂錘式、杠桿式、彈簧式和先導式（脈沖式）；按閥體構造來分，可分為封閉式和不封閉式兩種。封閉式安全閥即排除的介質不外泄，全部沿著出口排泄到指定地點，一般用在有毒和腐蝕性介質中。對于空氣和蒸汽用安全閥，多采用不封閉式安全閥。對于安全閥產品的選用，應按實際密封壓力來確定。對于彈簧式安全閥，在一種公稱壓力（PN）范圍內，具有幾種工作壓力級的彈簧，訂貨時除注明安全閥型號、名稱、介質和溫度外，尚應注明閥體密封壓力，否則按大密封壓力供貨。
- 安全閥的安裝和維護應注意以下事項：
- 各種安全閥都應垂直安裝。
- 安全閥出口處應無阻力，避免產生受壓現象。
- 安全閥在安裝前應專門測試，并檢查其官密封性。
- 對使用中的安全閥應作定期檢查。
