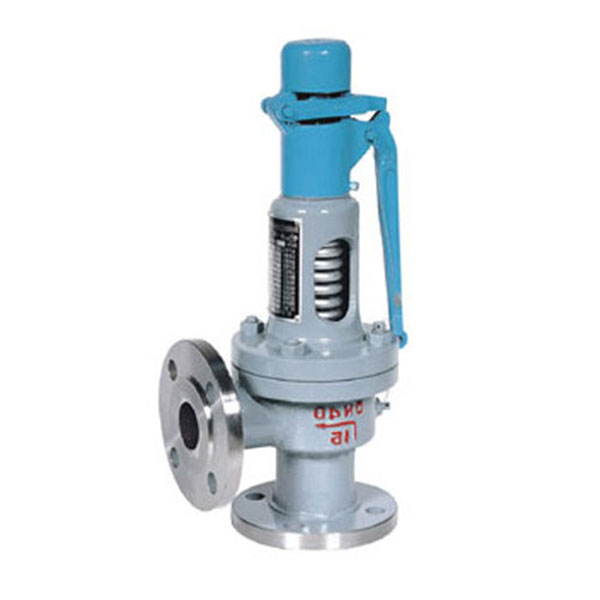

A48SH高溫高壓安全閥

高溫高壓安全閥用途

高溫高壓安全閥適用于工作溫度“C型”≤425℃；“I型”≤500℃；“V型”≤550℃的蒸汽等介質設備或管路上，作為超壓保護裝置。連接法蘭標準按JB/T......94系列1、系列2。

高溫高壓安全閥產品型號 Type of the products

HFA48Y-16C	HFA48Y-100I
HFA48Y-40	HFA48sB-100I
HFA48Y-64	HFA48sB-160I
HFA48sB-64	HFA48Y-16V
HFA48Y-100	HFA48Y-40V
HFA48sB-100	HFA48SH-40
HFA48Y-160	HFA48Y-64V
HFA48sB-160	HFA48sB-64V
HFA48Y-161	HFA48Y-100V
HFA48Y-401	HFA48sB-100V
HFA48Y-641	HFA48TH-100
HFA48sB-64	HFA48sB-160V

高溫高壓安全閥主要零部件材料 Meterial for main parts

序號No.	零件名稱 Name of part0	C型材料 Materials	I型材料 Materials	V型材料 Materials
1	閥體 Body	WCB	ZG1Cr5Mo	ZG15Cr1Mo1V
2	閥座 Nozzle	2Cr13	1Cr18Ni9Ti	12Cr1MoVA
3	調節圈 Adjusting ring	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	閥瓣 Disc	2Cr13	17-4PH	17-7PH
5	導向套 Guide sleeve	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	散熱器 Radiator	ZG230-450	ZG230-450	ZG230-450
7	閥蓋 Bonnet	ZG230-450	ZG230-450	ZG230-450
8	彈簧 Spring	50CrVA	50CrVA	50CrVA

高溫高壓安全閥主要連接尺寸 (mm) Size of main connection

公稱通徑 DN	尺寸 (mm) Size
公稱通徑 DN	d0	D	K	g	g1	b	f	f1	Z-￠d	DN’	D1	K1	g3	g2	b1	f’	f1’	Z1-￠d1	L	L1	≈H
TFA48Y-16C TFA48Y-16I TFA48-16V
40	25	150	110	-	85	18	3	-	4-￠18	50	165	125	-	100	20	3	-	4-￠18	120	115	540
50	32	165	125	-	100	20	3	-	4-￠18	65	185	145	-	120	20	3	-	4-￠18	135	120	618
65	40	185	145	-	120	20	3	-	4-￠18	80	200	160	-	135	20	3	-	8-￠18	160	140	710
80	50	200	160	-	135	20	3	-	8-￠18	100	220	180	-	155	22	3	-	8-￠18	160	150	730
100	65	220	180	-	155	20	3	-	8-￠18	150	285	240	-	210	24	3	-	8-￠23	240	175	1135
150	100	285	240	-	210	24	3	-	8-￠23	200	340	295	-	265	26	3	-	12-￠23	255	230	650
200	125	340	295	-	265	26	3	-	12-￠23	250	405	355	-	320	30	3	-	12-￠26	290	260	1135
TFA48Y-40 TFA48Y-40I TFA48Y-40V
25	16	115	85	58	65	16	2	4	4-￠14	32	140	100	-	78	18	2	-	4-￠18	110	95	315
32	20	140	100	66	78	18	2	4	4-￠18	40	150	110	-	85	18	3	-	4-￠18	115	100	315
40	25	150	110	76	85	18	3	4	4-￠18	50	165	125	-	100	20	3	-	4-￠18	120	115	540
50	32	165	125	88	100	20	3	4	4-￠18	65	185	145	-	120	20	3	-	4-18	135	120	618
65	40	185	145	110	120	22	3	4	8-￠18	80	200	160	-	135	20	3	-	8-￠18	160	140	710
80	50	200	160	121	135	22	3	4	8-￠18	100	220	180	-	155	22	3	-	8-￠18	160	150	730
100	65	235	190	150	160	24	3	4.5	8-￠23	150	285	240	-	210	24	3	-	8-￠23	225	175	892
150	100	300	250	204	218	30	3	4.5	8-￠26	200	340	295	-	265	26	3	-	12-￠23	240	235	1135
200	125	375	320	260	282	38	3	4.5	12-￠30	250	405	355	-	320	30	3	-	12-￠26	290	310	1135
TFA48Y-64 TFA48sB-64 TFA48Y-64I TFA48sB-64I TFA48Y-64V TFA48sB-64V
25	16	140	100	58	78	22	2	4	4-￠18	32	140	100	66	78	18	2	4	4-￠18	110	100	315
32	20	155	110	66	82	24	2	4	4-￠23	40	150	110	76	85	18	3	4	4-￠18	130	110	315
40	25	170	125	76	95	24	3	4	4-￠23	50	165	125	88	100	20	3	4	4-￠18	135	120	540
50	32	180	135	88	105	26	3	4	4-￠23	65	185	145	110	120	22	3	4	8-￠18	160	130	618
50	32	180	135	88	105	26	3	4	4-￠23	80	200	160	121	135	22	3	4	8-￠18	160	145	710
65	40	205	160	110	130	28	3	4	8-￠23	80	200	160	121	135	22	3	4	8-￠18	175	160	710
80	50	215	170	121	140	30	3	4	8-￠23	100	235	190	150	160	24	3	4.5	8-￠23	175	160	730
100	65	250	200	150	168	32	3	4.5	8-￠26	125	270	220	176	188	28	3	4.5	8-￠25	220	200	800
100	65	250	200	150	168	32	3	4.5	8-￠26	150	300	250	204	218	30	3	4.5	8-￠26	220	200	892
150	100	345	280	204	240	38	3	4.5	8-￠34	200	375	320	260	282	38	3	4.5	12-￠30	280	280	1135
200	125	405	345	260	300	44	3	4.5	12-￠36	250	450	385	313	345	42	3	4.5	12-￠34	300	295	1135
TFA48Y-100 TFA48sB-100 TFA48Y-100I TFA48sB-100I TFA48Y-100V TFA48sB-100V
25	16	140	100	58	78	24	2	4	4-￠18	32	140	100	66	78	18	2	4	4-￠18	100	100	315
32	20	155	110	66	82	24	2	4	4-￠23	40	150	110	76	85	18	3	4	4-￠18	130	110	315
40	25	170	125	76	95	26	3	4	4-￠23	50	165	125	88	100	20	3	4	4-￠18	135	120	540
50	32	195	145	88	112	28	3	4	4-￠26	65	185	145	110	120	22	3	4	8-￠18	160	130	618
50	32	195	145	88	112	28	3	4	4-￠26	80	200	160	121	135	22	3	4	8-￠18	160	145	710
65	32	220	170	110	138	32	3	4	8-￠26	80	200	160	121	135	22	3	4	8-￠18	175	160	710
80	40	230	180	121	148	34	3	4	8-￠26	100	235	190	150	160	24	3	4.5	8-￠23	175	160	730
100	50	265	210	150	172	38	3	4.5	8-￠30	125	270	220	176	188	28	3	4.5	8-￠25	220	200	800
100	50	265	210	150	172	38	3	4.5	8-￠30	150	300	250	204	218	30	3	4.5	8-￠26	220	200	892
150	80	355	290	204	250	46	3	4.5	12-￠34	200	375	320	260	282	38	3	4.5	12-￠30	280	280	1135
200	125	430	360	260	312	54	3	4.5	12-￠36	250	450	385	313	345	42	3	4.5	12-￠34	300	295	1135
TFA48SH-40
50	32	160	125	88	105	38	3	4	4-￠18	80	195	160	-	135	20	3	-	8-￠18	124	137	525
TFA48TH-100
50	32	195	145	88	112	50	3	4	4-￠26	80	200	160	121	135	22	3	4.5	8-￠18	160	145	580
TFA48sB-160
80	40	260	205	121	168	65	15	4	8-￠30	150	300	250	204	218	30	3	4.5	8-￠25	215	210	1175
