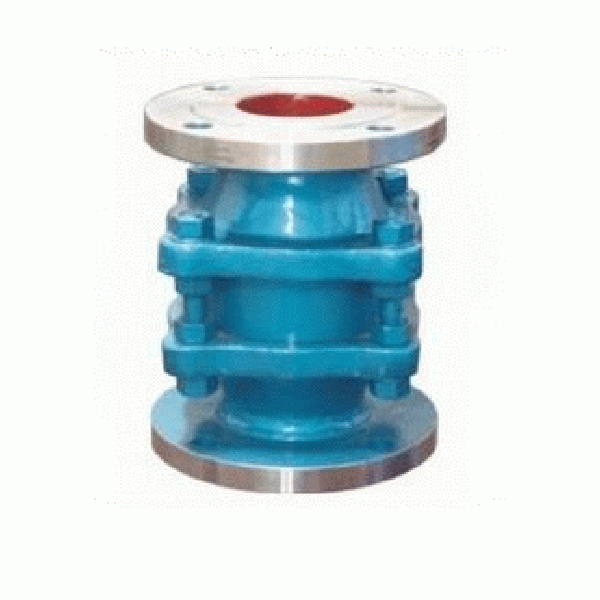

ZGB-1波紋型阻火器

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載阻火器實物圖產品安裝圖紙

ZGB-1波紋型阻火器概述：
　　　 ZGB-1新型波紋石油儲罐阻火器是中國石化總公司北京設計院設計新產品,經公安部天津消防科學研究所根據中華人民共和國GB5908-86標準檢測合格,該產品廣泛用于石油儲罐,是防止意外火種侵入罐內,防止意外事故,是儲罐防火的理想產品。

ZGB-1波紋型阻火器性能及特點：

• 該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。
• 阻火器易檢修，安裝方便，檢查時不用拆卸呼吸閥。耐燒性能合格，耐燒試驗1小時無回火現象。
• 阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。

ZGB-1波紋型阻火器適用范圍：
　　　該阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨、原油等，可與呼吸閥配套使用，又可單獨使用，內浮頂油罐通氣管上，加油站地下油罐通氣管上。

波紋型阻火器維修與保養：

為了確保阻火器的性能達到安全使用目的，對阻火器應定期性進行檢查，保養。
• 阻火器每半年檢查一次，檢查阻火層芯子是否堵塞，變形，腐蝕等。
• 發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
• 重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。

波紋型阻火器零部件材料：

閥體材料	碳鋼WCB、不銹鋼304、316、
阻火芯件材料	不銹鋼防爆阻火波紋板
密封件材料	耐油石棉橡膠、四氟PTFE
環境溫度 ℃	≤480
公稱壓力(MPa)	0.6~5.0
防爆級別	BS5501:ⅡA、ⅡB、ⅡC

波紋型阻火器國標法蘭連接外形尺寸： GB、JB

規格	安裝尺寸
規格	D2	D	L	H	N-d
DN50	Ø110	Ø140	220	235	4×14
DN80	Ø150	Ø185	280	270	4×18
DN100	Ø170	Ø205	325	275	4×18
DN150	Ø225	Ø260	425	290	8×18
DN200	Ø280	Ø315	495	305	8×18
DN250	Ø335	Ø370	595	320	12×18
DN300	Ø395	Ø435	655	405	12×23

波紋型阻火器美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準

規格	安裝尺寸
規格	D2	D	L	H	N-d
2"	Ø120.5	Ø152	220	235	4×19
3"	Ø152.5	Ø190	280	270	4×19
4"	Ø190.5	Ø229	325	275	8×19
6"	Ø241.5	Ø279	425	290	8×22
8"	Ø298.5	Ø343	495	305	8×22
10"	Ø362	Ø406	595	320	12×25
12"	Ø432	Ø483	655	405	12×25
