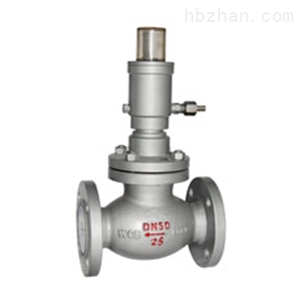

QDY421F-16/40C 液動液氨緊急切斷閥
一、液動液氨緊急切斷閥--概述:
QDY421F-16/40C液動液氨緊急切斷閥結合了截止閥，止回閥和氣動閥門的優點，采用截止閥的升降結構和止回閥防止介質倒流的原理。切斷閥具有極佳的技術性能，低負荷損失和高可靠性，與遠距離手搖油泵配套使用，利用手動液壓控制閥門開啟-關閉。
切斷閥安裝在液氨，燃?xì)鈨?chǔ)罐站或者氣體管道上，以便在管道或儲罐上發生泄漏甚至起火時，工作人員能通過遠距離油泵卸壓，或80℃高溫使（易熔合金）熔化，閥門油缸自動卸壓，閥門迅速關閉而止漏。起到保護人身安全作用，切斷閥是目前化工危險品截流比較理想選擇的產品。
二、液動液氨緊急切斷閥--雙油泵控制多閥工作原理:
管道安裝多只緊急切斷閥應該利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止一只油泵損壞時，閥門不能正常工作。多只緊急切斷閥情況下分別用一只（J23H-40P）針型閥控制。以便維修能夠利用針型閥關閉。
壓力等級：20K 4.0MPa
油缸工作壓力：≤6.0.Mpa
使用溫度： -40~+80℃
油缸使用介質： 混合錠子油 ，變壓器油
使用介質： 天然氣，液化氣，液氨 ,氣體
熔閉時間 ±70℃
關閉時間：≤10秒
油缸開啟壓力：≥2.0MPa
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
閥體：鑄剛，不銹鋼。304,316,316L
彈簧： 50CrVA（彈簧鋼）
油缸， 活塞 ：鉻不銹鋼
類型：常閉式
三、液動液氨緊急切斷閥--安裝尺寸單位:(mm)
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
z-d |
|
15 |
130 |
215 |
95 |
65 |
45 |
16 |
2 |
4-14 |
|
20 |
150 |
255 |
105 |
75 |
55 |
16 |
2 |
4-14 |
|
25 |
160 |
285 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
180 |
300 |
135 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
200 |
320 |
145 |
110 |
85 |
18 |
2 |
4-18 |
|
50 |
230 |
380 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
290 |
420 |
180 |
145 |
120 |
22 |
3 |
8-18 |
|
80 |
310 |
450 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
100 |
350 |
520 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
125 |
400 |
558 |
270 |
220 |
188 |
28 |
3 |
8-23 |
|
150 |
480 |
750 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
200 |
600 |
950 |
360 |
310 |
278 |
34 |
3 |
12-25 |
|
250 |
650 |
1050 |
425 |
370 |
322 |
36 |
3 |
12-30 |
|
300 |
750 |
1120 |
485 |
430 |
390 |
40 |
3 |
16-30 |
四、液動液氨緊急切斷閥--安裝注意事項：
1.保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
2.安裝前應將本閥清除干凈，將各螺紋連接處擰緊。
3.緊急切斷閥采用止回閥原理，只能單想截?cái)�，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝方向：高進低出。
4.訂貨須注明法蘭密封面形式，壓力等級及連接標準。
