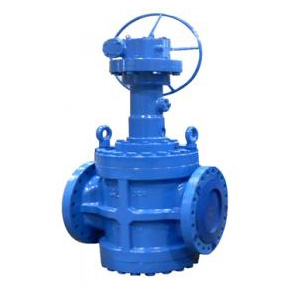

手動雙關雙斷閥



XZ43X手動雙關雙斷閥用途：雙關雙斷閥適用于：航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為截斷介質的理想裝置。

XZ43X手動雙關雙斷閥的基本結構主要由以下兩部分

1. 閥體

閥體的主要零部件有閥體、閥芯、閥瓣（嵌主密封圈）、端蓋、底盤、填料等。閥芯與閥瓣是閥體部分的核心。閥芯通過上、下耳軸固定于閥體內，中間為流道口，兩側為斜楔面，在該楔面上銑有燕尾導軌同左右兩片閥瓣相連。閥瓣是主密封件，閥瓣的表面為圓柱面，可達到B級硬密封精度，在該圓柱面上銑有一圈溝槽，采用模壓硫化的方法在其中永久嵌有主密封圈（氟化橡膠或丁腈橡膠等），當閥門關閉時可形成硬軟密封。

2.操縱器
操縱器的主要由指示標記牌，手輪，主軸，軸套，球頭銷，支架等組成，固定在端蓋上，通過連接銷與閥芯桿相連。操縱器部分是動作的執行機構，當閥門由開啟→關閉時，按順時針轉動手輪，閥芯先作90°旋轉運動，帶動閥瓣轉到閥體流道口位置，然后閥芯作向下直線移動，驅動閥瓣徑向擴張，向閥體內壁貼近，直到軟密封被壓入凹槽，使閥瓣表面與閥體內壁接觸，完成關閉過程。
當閥門由于關閉→開啟時，按逆時針轉動手輪，閥芯先作向上直線移動，到一定位置后作90°旋轉運動使閥門處于導通狀態。
