UQK-01、UQK-02、UQK-03型液位控制器

UQK-01、UQK-02、UQK-03型液位控制器

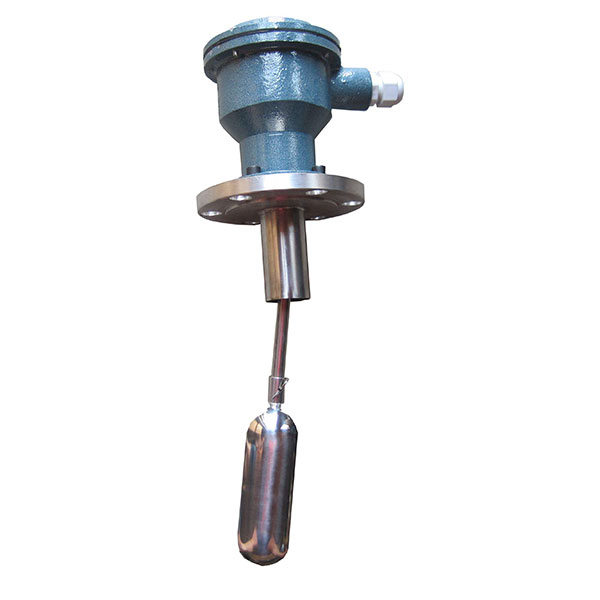

液位控制器產品概述

  浮球液位控制器也稱為浮球液位開關，其是一種為簡單實用的液位控制開關。根據其安裝形式可分為側裝型（側面水平安裝）和頂裝型（頂部垂直安裝）。同時，BUQK-01、02、03型為防爆型浮球液位控制器，而且可以承受高為4MPa壓力。特別適用于易燃易爆密閉高壓場合液位控制或報警。

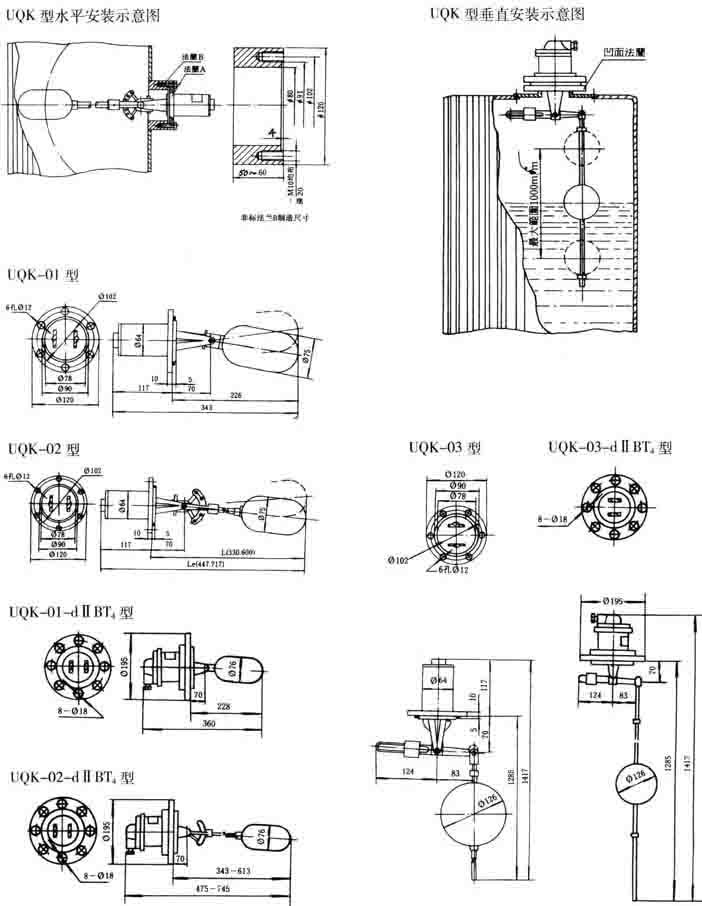

液位控制器結構圖

液位控制器原理

  UQK型由互為隔離的浮球組和觸頭組二大部分組成。當被測液位升高或降低時，浮球1隨之升降，使其端部的磁鋼2上、下擺動，通過磁力作用，推斥安裝在外殼3內相同磁極的磁鋼4上、下擺動，其另一端的動觸點5便在靜觸頭1-1及2-2間連通或斷開。

浮球開關原理

  液體都有浮力，而浮球系統（一般都有相應的輔助設備）是根據液體的浮力而配套制作的，當液位上漲時，浮球系統也相應上漲，同理當液面下降時也相應下降，當上漲或下降到設定的位置時，浮球系統就是會碰到在設定位置的行程開關（或其它微電子設備），從而使行程開關發出電信號，而電控設備在接到電信號時會馬上動作，切斷或接通電源，形成自動控制系統。

液位控制器安裝與使用

1. UQK-01/02/03型浮球液位控制器采用非標凸面法蘭與被控容器相連接，用戶在安裝時應配置相應的下法蘭（凸緣）

2. UQK-01/02型控制器為水平方向安裝， UQK-03型為垂直方向安裝 .

3. UQK-02型控制器的動作范圍的整定屬有級調整，大動作范圍為550mm。

4. UQK-03型控制器在安裝時，因其浮球直徑大于法蘭孔直徑，故容器蓋應為可拆裝。 UQK-02型的動作范圍的整定屬無級調整，大動作范圍為1000mm。

5. 控制器是非防水型結構，不宜在室外露天場合使用。

6. 控制器在安裝時應使金屬外殼可靠接地（一般可連在法蘭上），以確保用電安全。

7. 被控介質不應含有導磁雜質，并且液面的波動頻率不能太大。

8. 使用中的儀器應定期進行檢查 。

用 途

UQK型液面控制裝置（UQK-01、UQK-02、UQK-03）適用于工業生產過程中敞開或密封容器內液位開關的控制。當液位達到高低極限時，繼電器觸點可作為信號報警裝置或電動泵等線路中的開關。

液位儀表簡

  介浮球液位儀表由傳感器和指示表兩部分組成。浮球液位傳感器由裝有磁簧管的不銹鋼護管和裝有磁鋼的浮球組成。浮球液位傳感器的磁性浮球隨著容器內液體升降而上下移動，利用感應作用使護管內的磁簧管動作，從而引起線性電阻的阻值變化，通過指示表指針變化來反映液位變化。磁翻柱液位計，是根據浮力原理和磁性耦合作用原理工作的。

訂貨須知

● 液面控制裝置型號規格 ● 測量范圍 ● 工作壓力、溫度 ● 控制裝置材質 ● 特殊要求協商 ● 液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。感謝您訪問液位控制器專欄,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
