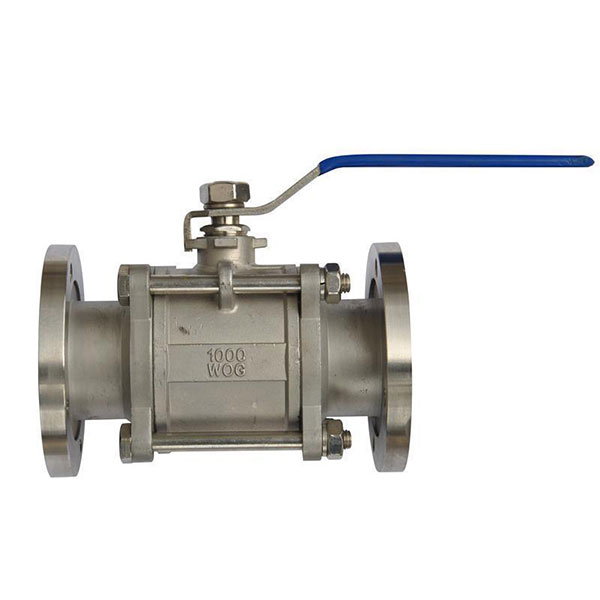

GU手動真空球閥

High Vacuum(Pressure)Ball Valve

■

GU手動真空球閥主要技術性能
Main Technical Performance

■

■

■

閥門漏率：Valve Leak Rate	≤1.3×10^-4Pa.L/S.
適用溫度：Applicable Temperature	-30～+150℃ 　-30～+150℃(PPL密封)
適用范圍：Appy Range
連接型式　Loose Flange	使用壓力范圍(Pa)
活套法蘭(GB6070、JB919)	0.6×10⁶～1.3×10^-4
焊接法蘭(GB6070、JB919)	1.6×10⁶～1.3×10^-4
快卸法蘭(GB4982)	0.1×10⁶～1.3×10^-4
螺紋連接　Threaded Connection	1.6×10⁶～1.3×10^-4

■	手動真空球閥主要零件材料 Materials of Main Parts

	■ ■	閥體、閥蓋、閥桿：不銹鋼密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。 Body, disc and stem: stainless steel. Sealing element: PTFE, NBR, Viton, PPL.

CONSTRUCTION FIGHTS (mm)

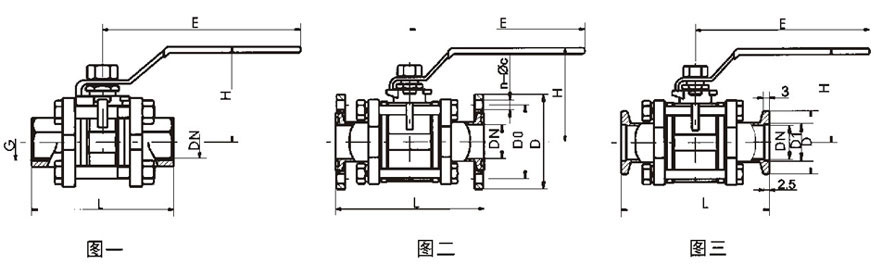

■	手動真空球閥外形及連接尺寸(JB919) Overall and Connection Dimensions(mm)

■

螺紋連接的外形及連接尺寸(圖一)

■

活套法蘭連接(GB6070)(圖二)

■

快卸法蘭連接(GB4982)(圖三)
