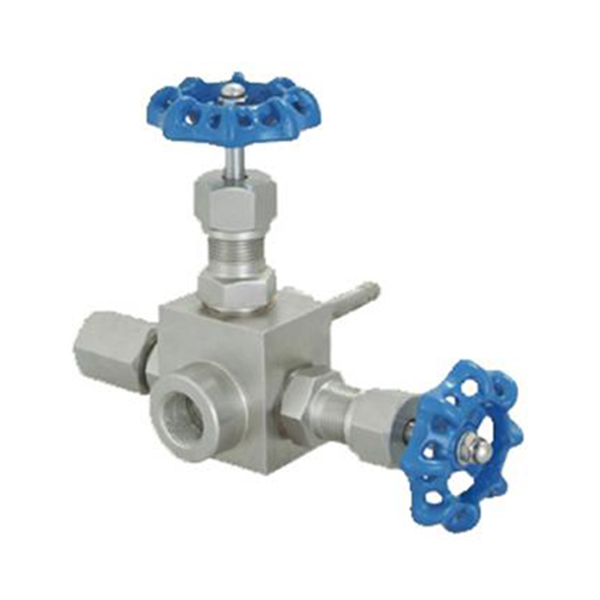

J29W壓力計截止閥
J29W壓力計截止閥概述:
壓力計截止閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統(tǒng)中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘板閥,旋塞閥,球閥,碟形閥,針型閥等等. 針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接
一. J29W壓力計截止閥主要零部件材料:
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
J29H-320-DN3 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀、柔性石墨 |
碳鋼 |
優(yōu)質碳鋼 |
|
|
J29H-320P-DN6 |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
|
不銹鋼Stainless steel |
|
|
型號 |
公稱壓力 |
試驗壓力 |
工作壓力 |
工作溫度 |
適用介質 |
||
|
殼體 |
密封 |
密封 |
|||||
|
J29H-320 |
32 |
48 |
35.2 |
0.6 |
32 |
P≤ |
液化石油氣水、酸、蒸汽、油品等 |
|
J29H-320P |
32 |
48 |
35.2 |
0.6 |
32 |
C≤ |
Petroleum gas Water,Asic,Steam, Oil etc. |
|
型號 |
公稱直徑DN(mm) |
尺 寸 Dimensions |
重量(Kg) |
|||||||
|
Type |
Nominal diameter |
L1 |
D1 |
D2 |
L2 |
H |
H1 |
M1 |
M2 |
Weight |
|
J29H-320 |
3 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1 |
|
J29H-320P |
6 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1 |
