LZNDB智能電磁流量計
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控制，減少了開支，
讓利于客戶！
讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！

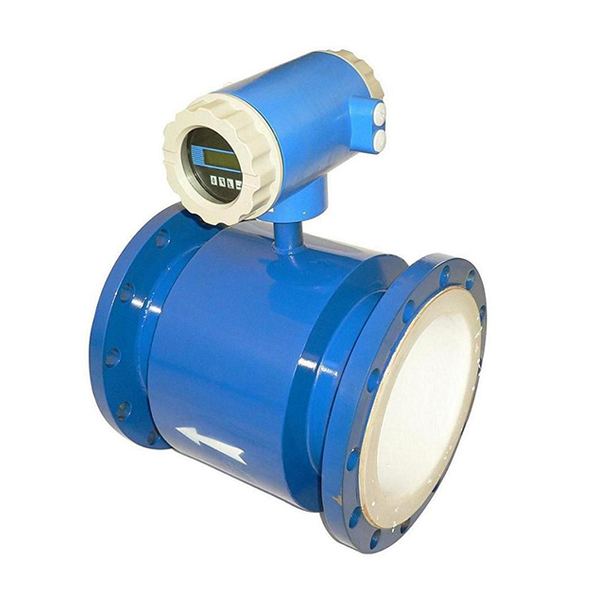

LZNDB智能電磁流量計
一、智能電磁流量計概述
智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
二、智能電磁流量計產品特點
全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1
超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
在現場可根據用戶實際需要在線修改量程。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）
具有自檢與自論斷功能。
小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）
內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（配）
紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）
三、智能電磁流量計技術參數
|
公稱通徑
（特殊規格可定制）
|
管道式四氟襯里：DN10～DN600
|
|
|
管道式橡膠襯里：DN40～DN2200
|
||
|
流動方向：
|
正，反，凈流量
|
|
|
量程比：
|
150：1
|
|
|
重復性誤差：
|
測量值的±0.1%
|
|
|
精度等級：
|
管道式：0.5級，1.0級
|
|
|
被測介質溫度：
|
普通橡膠襯里：－20～＋60℃
|
|
|
高溫橡膠襯里：－20～＋90℃
|
||
|
聚四氟乙稀襯里：－30～＋120℃
|
||
|
高溫型四氟襯里：－20～＋180℃
|
||
|
額定工作壓力：
（特殊壓力可定制）
|
DN6－DN80：≤1.6MPa
|
|
|
DN100－DN250：≤1.0MPa
|
||
|
DN300－DN1200：≤0.6MPa
|
||
|
流速范圍：
|
0.1－15m/s
|
|
|
電導率范圍：
|
被測流體電導率≥5μs/cm
|
|
|
電流輸出：
|
負載電阻
|
0～10mA：0～1.5kΩ
|
|
4～20mA：0～750 kΩ
|
||
|
數字頻率輸出：
|
輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極大電流為250mA
|
|
|
供電電源：
|
AC220V或DC24V
|
|
|
要求直管段長度
|
上游≥5DN，下游≥2DN
|
|
|
連接方式：
|
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
|
|
|
防爆等級：
|
mdIIBT4
|
|
|
防護等級：
|
IP65（防塵），IP67（防噴淋），IP68（潛水型）
|
|
|
環境溫度：
|
－25～＋60℃
|
|
|
相對溫度：
|
5%～95%
|
|
|
消耗總功率：
|
小于20W
|
|
四、智能電磁流量計儀表選型
1. 選型代碼：
|
型號
|
說明
|
|||||||||
|
LZNDB —
|
□
|
□
|
-□
|
□
|
□
|
□
|
□
|
□
|
-□
|
|
|
通徑
|
|
|
|
|
|
|
|
|
|
10-2200mm
|
|
組合
|
S
|
一體型
|
||||||||
|
L
|
分體型
|
|||||||||
|
電極材料
|
M
|
不銹鋼
|
||||||||
|
T
|
Ti（鈦）
|
|||||||||
|
D
|
Ta（鉭）
|
|||||||||
|
H
|
哈氏合金
|
|||||||||
|
P
|
Pt鉑
|
|||||||||
|
N
|
Ni鎳
|
|||||||||
|
輸出方式
|
0
|
無輸出
|
||||||||
|
1
|
4-20mA/1-5KHz
|
|||||||||
|
2
|
4-20mA
|
|||||||||
|
襯里材料
|
X
|
橡膠
|
||||||||
|
F
|
聚四氟乙烯
|
|||||||||
|
P
|
聚乙烯
|
|||||||||
|
J
|
聚氨酯橡膠
|
|||||||||
|
就地顯示
|
0
|
無就地顯示
|
||||||||
|
1
|
就地顯示
|
|||||||||
|
通訊方式
|
0
|
無通訊
|
||||||||
|
1
|
RS485
|
|||||||||
|
2
|
RS232
|
|||||||||
|
3
|
Mobdus
|
|||||||||
|
4
|
Hart
|
|||||||||
|
接地
|
0
|
無接地環
|
||||||||
|
1
|
有接地環
|
|||||||||
|
2
|
有接地電極
|
|||||||||
|
上限流量
|
（n）
|
上限流量（量程）m3/h
|
||||||||
例：選用一臺就地顯示型電磁流量計測量污水，用戶管道為DN100，要求橡膠材料襯里，不銹鋼電極，4～20mA輸出，RS485通訊，上限流量為150m3/h。型號應為：LZNDB－100S－M2X110－150
