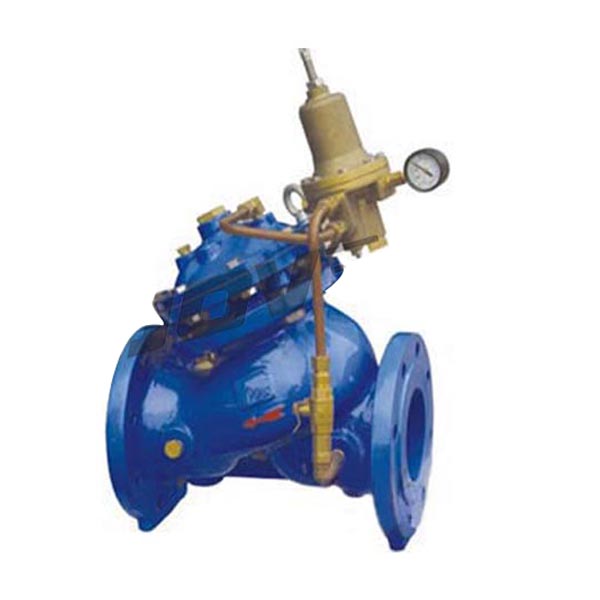

AX742X安全泄壓閥 安全持壓閥
AX742X安全泄壓閥 安全持壓閥結構特點
AX742X安全泄壓閥/持壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋?zhàn)饔脕矸�(wěn)定出口壓力。
本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。
AX742X安全泄壓閥 安全持壓閥工作原理
當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
AX742X安全泄壓閥 安全持壓閥工作特點
1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
AX742X安全泄壓閥 安全持壓閥功能與用途
本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。
本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。
AX742X安全泄壓閥 安全持壓閥主要技術參數
| 公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | 0-1.0 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | 0-1.6 | ||
| 2.5 | 3.75 | 2.75 | 0-2.5 |
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金/2Cr13 |
| 密封圈 O型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 缸套 活塞(活塞型) | 2Cr13 |
| 膜片(膜片型) | 夾織物丁腈橡膠 |
| 調節閥 球閥 | 銅合金 |
| 過濾器 | 不銹鋼 |

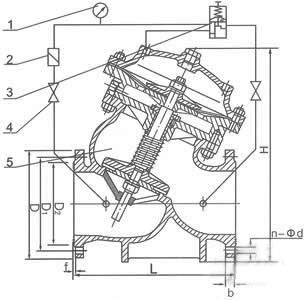

| AX742X安全泄壓閥 安全持壓閥部件列表： 1、壓力表2、過濾器3、控制導閥4、流量調節閥5、主閥 |
AX742X安全泄壓閥 安全持壓閥連接尺寸
|
DN
|
L
|
H
|
D
mm |
D1
mm |
b
mm |
D2
mm |
n-Φd
|
||||||||||
|
mm
|
mm
|
PN1.0
|
PN1.6 |
PN2.5
|
PN1.0
|
PN1.6 |
PN2.5
|
PN1.0
|
PN1.6 |
PN2.5
|
PN1.0
|
PN1.6 |
PN2.5
|
PN1.0
|
PN1.6 |
PN2.5
|
|
|
40
|
240
|
270
|
150
|
150
|
150
|
110
|
110
|
110
|
18
|
18
|
18
|
88
|
88
|
84
|
4-17.5
|
4-17.5
|
4-18
|
|
50
|
240
|
270
|
165
|
165
|
165
|
125
|
125
|
125
|
20
|
20
|
20
|
102
|
102
|
99
|
4-17.5
|
4-17.5
|
4-18
|
|
65
|
270
|
340
|
185
|
185
|
185
|
145
|
145
|
145
|
20
|
20
|
22
|
122
|
122
|
118
|
4-17.5
|
4-17.5
|
8-18
|
|
80
|
300
|
400
|
200
|
200
|
200
|
160
|
160
|
160
|
22
|
22
|
24
|
133
|
133
|
132
|
8-17.5
|
8-17.5
|
8-18
|
|
100
|
350
|
440
|
220
|
220
|
235
|
180
|
180
|
190
|
24
|
24
|
24
|
158
|
158
|
156
|
8-17.5
|
8-17.5
|
8-22
|
|
125
|
400
|
460
|
250
|
250
|
270
|
210
|
210
|
220
|
26
|
26
|
26
|
184
|
184
|
184
|
8-17.5
|
8-17.5
|
8-26
|
|
150
|
480
|
500
|
285
|
285
|
300
|
240
|
240
|
250
|
26
|
26
|
28
|
212
|
212
|
211
|
8-22
|
8-22
|
8-26
|
|
200
|
500
|
640
|
340
|
340
|
360
|
295
|
295
|
310
|
28
|
30
|
30
|
268
|
268
|
274
|
8-22
|
12-22
|
12-26
|
|
250
|
605
|
690
|
395
|
405
|
425
|
350
|
355
|
370
|
28
|
32
|
32
|
320
|
320
|
330
|
12-22
|
12-26
|
12-30
|
|
300
|
700
|
820
|
445
|
460
|
485
|
400
|
410
|
430
|
28
|
32
|
34
|
370
|
370
|
389
|
12-22
|
12-26
|
16-30
|
|
350
|
800
|
950
|
505
|
520
|
555
|
460
|
470
|
490
|
30
|
36
|
38
|
430
|
430
|
448
|
16-22
|
16-26
|
16-33
|
|
400
|
900
|
1400
|
565
|
580
|
620
|
515
|
525
|
550
|
32
|
38
|
40
|
482
|
482
|
503
|
16-26
|
16-30
|
16-36
|
|
450
|
1000
|
1580
|
615
|
640
|
670
|
565
|
585
|
600
|
32
|
40
|
42
|
532
|
550
|
548
|
20-26
|
20-30
|
20-36
|
|
500
|
1100
|
1600
|
670
|
715
|
730
|
620
|
650
|
660
|
34
|
42
|
44
|
585
|
585
|
609
|
20-26
|
20-33
|
20-36
|
|
600
|
1300
|
1815
|
780
|
840
|
845
|
725
|
770
|
770
|
36
|
48
|
46
|
685
|
685
|
720
|
20-30
|
20-36
|
20-39
|
|
700
|
1400
|
2040
|
895
|
910
|
960
|
840
|
840
|
875
|
40
|
54
|
50
|
800
|
800
|
820
|
24-30
|
24-36
|
24-42
|
|
800
|
1500
|
2350
|
1015
|
1025
|
1085
|
950
|
950
|
990
|
44
|
58
|
54
|
905
|
905
|
925
|
24-33
|
24-39
|
24-48
|
|
900
|
1700
|
2606
|
1115
|
1125
|
1185
|
1050
|
1050
|
1090
|
46
|
62
|
58
|
1005
|
1005
|
1028
|
28-33
|
28-39
|
28-48
|
|
1000
|
1900
|
2765
|
1230
|
1255
|
1320
|
1160
|
1170
|
1210
|
50
|
66
|
62
|
1110
|
1110
|
1140
|
28-36
|
28-42
|
28-56
|
|
1200
|
2050
|
2950
|
1455
|
1485
|
1530
|
1380
|
1390
|
1420
|
56
|
52
|
70
|
1330
|
1328
|
1350
|
32-39
|
32-48
|
32-55
|
|
1400
|
2200
|
3180
|
1675
|
1685
|
1755
|
1590
|
1590
|
1640
|
62
|
58
|
76
|
1530
|
1530
|
1560
|
36-42
|
36-48
|
36-60
|
|
1600
|
2400
|
3400
|
1915
|
1930
|
1955
|
1820
|
1820
|
1860
|
68
|
64
|
84
|
1750
|
1750
|
1780
|
40-48
|
40-55
|
40-60
|

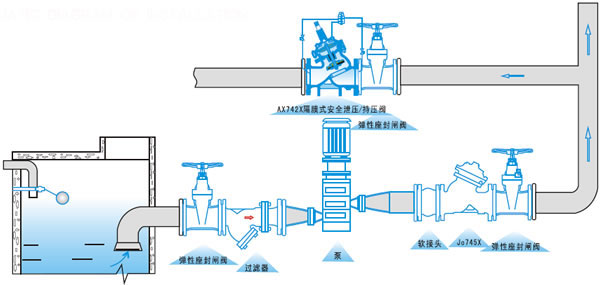

AX742X安全泄壓閥 安全持壓閥安裝示意圖 |
 |
