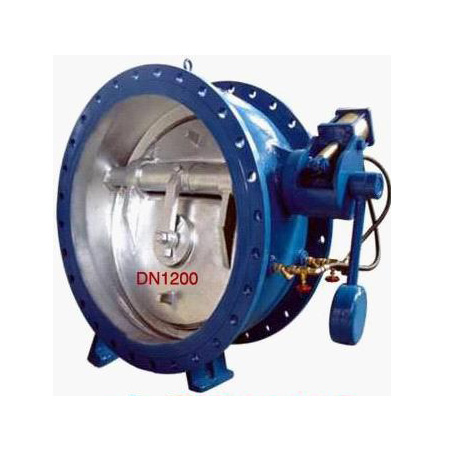

BFDZ701X液力自動控制閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控制，減少了開支，
讓利于客戶！
讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
液力自動控制閥概述
液力自動閥可用于離心水泵出口，具有截流止回、輕載啟泵、消除水錘和流量調節等功能，可有效保護水泵和管網設備安全。
液力自動控制閥產品介紹和用途
液力自動閥BFDZ701、BFDZ702、BFDZ703、BFDZ704吸納微阻緩閉止回閥、液控蝶閥、多功能水力控制閥的基礎上研制而成的新產品。它兼具電動閘閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動件來消除水錘危害，保護水泵及管網系統安全。液力自動閥主要用于自動化給排水泵站的離心泵、混流泵出水管上。可廣泛用于電力、冶金、石化、水司、市政、環保等行業供水系統。清水、污水、原水、海水、油品
液力自動閥主要技術特點
1.具有截止、止回、消除水錘等功能。一閥頂多閥，節省設備總投資；
1.具有截止、止回、消除水錘等功能。一閥頂多閥，節省設備總投資；
2.閥門的啟閉由輸送的介質驅動，與水泵自動聯鎖，無需人員與外力去操作，十分方便。
3.緩開啟泵；啟泵后該閥進口壓力要達到預定值后，閥門才開啟，可減小啟泵電流，確保電機和電控系統安全；
4.停泵時先快關后緩閉，有郊消除水錘保證系統安全；
5.節能效果顯著；啟閉件為斜置蝶板式，水流平順，沿程損失與局部損失很��；
6.密封可靠、零泄漏；采用國內外創的軟硬雙重密封結構或金屬硬密封結構，密封副摩擦力矩極小斜置偏心結構密封副，縮短了關閥行程，減少了密封圈滑移距離，降低摩擦力矩，達到瞬間離合的效果，并且有防泥沙和壓力自動補償?shù)墓δ?
7.采用蝶閥結構，體積小、重量輕的特點，占地空間小，降低土建成本；降低成本而又增加了可靠性和穩定性，減小電耗達到節能的目的.
液力自動閥工作原理
1.開閥：啟泵后閥內進口壓力達到預定值后，再緩緩打開閥板到全開位置
2.關閥：停泵時，閥門進口處介質失壓，閥板在零流量瞬間依靠重力作用迅速快關，截斷大部份流體，隨后緩閉泄流消除水錘直至截斷全部介質。通過調節閥可控制閥門的緩閉時間

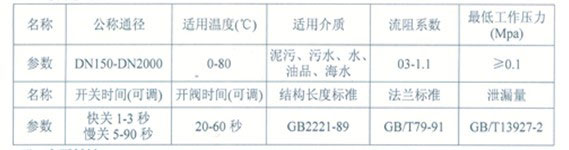

液力自動控制閥技術參數

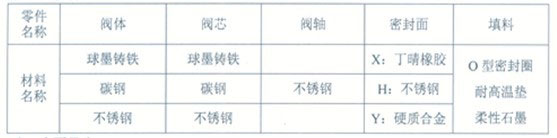

液力自動控制閥主要材料

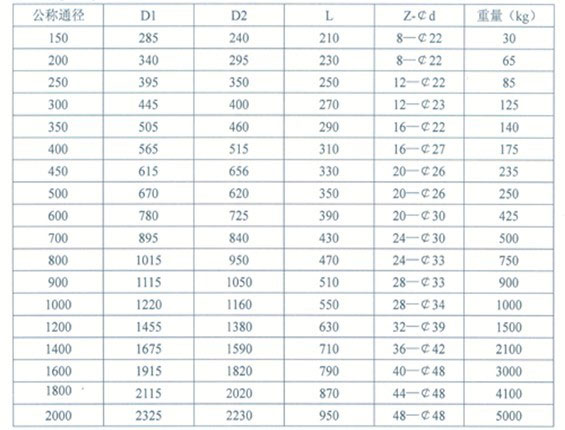

液力自動控制閥主要尺寸
液力自動閥系列有：
1.BFDZ701普通型液力自動閥：
適用于管網系統回水壓力大于0.1MPA的工況系統
2.BFDZ702調節型液力自動閥：
在普通型的基礎上增加了由電磁換向閥和閥位信號顯示儀組成的調節裝置。根據數字顯示儀顯示的閥門啟閉狀態，通過手動控制電磁換向閥的通斷，進而控制活塞的運動方向和行程，從而實現對管網內介質流量的調節控制。
3.BFDZ703污水型液力自動閥：
適用于輸送不含纖維成份的污水系統。外控組件中的過小濾器能有郊過濾污水中的雜質顆粒，保證進入活塞缸內介質為清潔液體，該過濾裝置具有自沖洗功能，其下部有排渣裝置，可手動定期排渣，系統還沒有清洗裝置
4.BFDZ704回水低壓液力自動閥
當管網系統回水壓力低于0.1MPA時，推薦采用本產品。
配有平衡錘做為輔助關閥楓樹。
