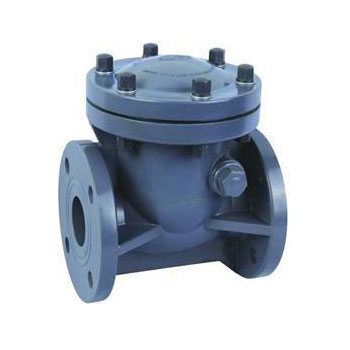

H44X-10S塑料旋啟式止回閥
H44X-10S塑料旋啟式止回閥
產品特點：
（1）工作壓力高：各種材質在常溫下工作壓力分別可達1.0Mpa.
（2）使用溫度廣：PPR的使用溫度為-20℃~+70℃；PP的使用溫度為-20℃~+95℃；GFRPP的使用溫度-20℃~+120℃。
（3）抗沖性能好：PPR、GFRPP具有較高的機械強度和耐沖擊性。
（4）液體流動阻力小：產品內壁光滑，摩擦系數小，輸送效率高。
（5）化學性能優：本產品無毒、無味、耐酸堿、耐腐蝕，使用范圍廣。PPR主要用于食品、飲料、自來水、
純凈水等具有衛生要求的液體管道及設備，也可用于腐蝕性小的液體管道及設備；
PP、GFRPP主要用于腐蝕性較大的強酸、強堿及混合酸的液（氣）體流通。
（6）安裝方便、密封性好：本產品質輕，采用粘接或焊接，管件齊全，施工簡便，密封性好，勞動強度小

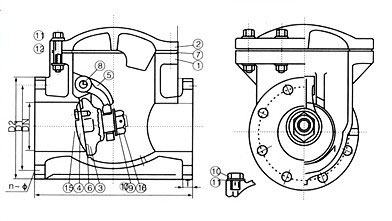

塑料旋啟式止回閥零件材質表
| NO | 名稱 | 材質 |
| 1 | 閥體 | FRPP、PVDF |
| 2 | 閥蓋 | FRPP、PVDF |
| 3 | 活板 | FRPP、PVDF |
| 4 | 密封板托盤 | FRPP、PVDF |
| 5 | 閥桿 | FRPP、PVDF |
| 6 | 密封壓緊 | PTFE、EPDM |
| 7 | 上蓋密封 | EPDM、FPM |
| 8 | 軸心 | FRPP、PVDF |
| 9 | 螺帽 | FRPP、PVDF |
| 10 | 墊片 | FRPP、PVDF |
| 11 | 螺帽 | 不銹鋼、鋼 |
| 12 | 墊片 | 不銹鋼、鋼 |
| 13 | 墊片 | PTFE(PVDF、FRPP) |
| 14 | 螺帽 | FRPP、PVDF |
| 15 | 國定螺絲 | FRPP、PVDF |
| 16 | 固定銷 | FRPP、PVDF |
塑料旋啟式止回閥規格尺寸表
| DN | D1 | D2 | n-￠ | L | T | 工作壓力（Mpa) | ||||||
| JIS | DIN | ANSI | JIS | DIN | ANSI | PVDF | CPVC | FRPP | ||||
| 25 | 90 | 85 | 80 | 125 | 4-19 | 4-14 | 4-16 | 160 | 16 | 0.7 | 0.7 | 0.6 |
| 40 | 105 | 110 | 99 | 140 | 4-19 | 4-18 | 4-16 | 180 | 18 | 0.7 | 0.7 | 0.6 |
| 50 | 120 | 125 | 120 | 155 | 4-19 | 4-18 | 4-19 | 200 | 21 | 0.7 | 0.7 | 0.6 |
| 65 | 140 | 145 | 140 | 175 | 4-19 | 4-18 | 4-19 | 240 | 23 | 0.7 | 0.7 | 0.6 |
| 80 | 150 | 160 | 152 | 185 | 8-19 | 8-18 | 4-19 | 260 | 25 | 0.7 | 0.7 | 0.6 |
| 100 | 175 | 180 | 190 | 210 | 8-19 | 8-18 | 8-19 | 300 | 26 | 0.5 | 0.5 | 0.5 |
| 125 | 210 | 210 | 216 | 25 | 8-23 | 8-18 | 8-22 | 350 | 27 | 0.5 | 0.5 | 0.5 |
| 150 | 240 | 240 | 240 | 280 | 8-23 | 8-23 | 8-22 | 400 | 27 | 0.5 | 0.5 | 0.4 |
| 200 | 290 | 295 | 298 | 330 | 12-23 | 8-23 | 8-22 | 500 | 34 | 0.5 | 0.5 | 0.4 |
注：DN32可用DN40進行改制，本廠生產的為JIS.如用其它標志，請?jiān)谟嗀洉r(shí)告知。
