J41F4襯氟截止閥
截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。

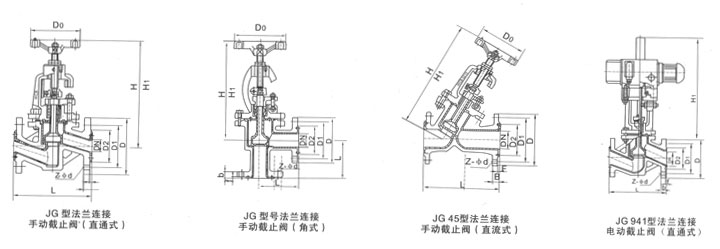

襯氟截止閥基本結構
1、塑料襯里J41型直通式、J45型直流式截止閥、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
襯氟截止閥設計規范
遵循GB/T 12233，GB/T12235，ANSI B 16.34標準
襯氟截止閥驅動方式
手動襯氟截止閥、蝸輪轉動襯氟截止閥、氣動襯氟截止閥、電動襯氟截止閥
襯氟截止閥主要零部件材料表
序號
零件名稱
灰鑄鐵
鑄鋼
不銹耐酸鑄鋼
超低碳不銹耐酸鑄鋼
Z
C
P
R
PL
RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥桿
25
2Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
襯里/閥座
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4
填料壓蓋
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
6
活節螺栓
35
1Cr17Ni2
1Cr17Ni2
7
閥桿螺母
ZCuAl10Fe3
ZCuAl10Fe3
ZCuAl10Fe3
8
緊固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
9
螺母
45
0Cr18Ni9
0Cr18Ni9
10
手柄
WCB
WCB
WCB
