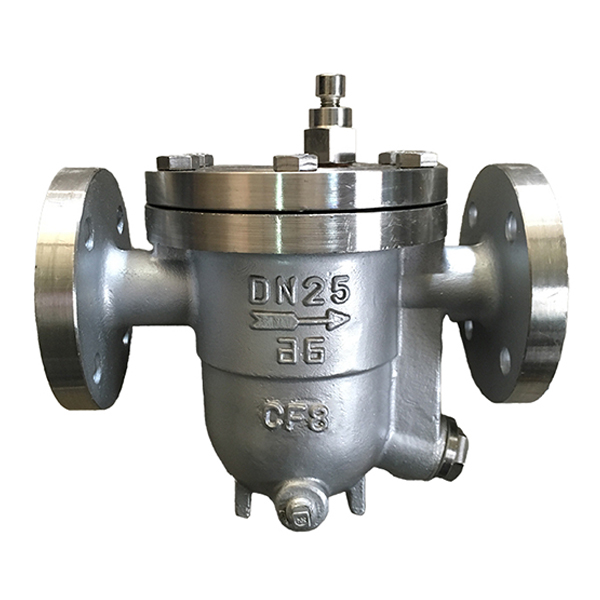

CS41H型自由浮球式疏水閥
自由浮球式疏水閥：
自由浮球式疏水閥的結構簡單，內部只有一個活動部件精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長，YQ疏水閥內部帶有Y系列自動排空氣裝置，非常靈敏，能自動排空氣，工作質量高。
設備剛啟動工作時，管道內的空氣經過Y系列自動排空氣裝置排出，低溫凝結水進入疏水閥內，凝結水的液位上升，浮球上升，閥門開啟，凝結水迅速排出，蒸汽很快進入設備，設備迅速升溫，Y系列自動排空氣裝置的感溫液體膨脹，自動排空氣裝置關閉。疏水閥開始正常工作，浮球隨凝結水液位升降，阻汽排水。自由浮球式疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏，節能效果好。小工作壓力0.01Mpa，從0.01Mpa至高使用壓力范圍之內不受溫度和工作壓力波動的影響，連續排水。能排飽和溫度凝結水，小過冷度為0℃，加熱設備里不存水，能使加熱設備達到佳換熱效率。背壓率大于85%，是生產工藝加熱設備理想的疏水閥之一。
自由浮球式蒸汽疏水閥產品技術質量和制造工藝達到國際上同類產品的水平。由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。自由浮球式蒸汽疏水閥的獨特優點：是選用內置排空氣閥，非常靈敏，工作質量高，能延長自由浮球式蒸汽疏水閥的整體使用壽命。自由浮球式疏水閥的大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，小過冷度為 0℃ ，能使加熱設備達到佳工作效率；它的低工作壓力 0.01Mpa ，大背壓率 ≤85% 。
自由浮球式蒸汽疏水閥是石油、化工、印染、制藥、造紙、食品等工業加熱設備理想的疏水閥。
自由浮球式疏水閥規格及技術參數 ：
公稱通徑（ DN ）： 15-150 ；
公稱壓力（ PN ）： 1.6-4.0Mpa ；
高工作壓力 (PMO) ： 0.2-1.6 Mpa ；
高工作溫度 (TMO) ： 350 ℃；
工作介質：蒸汽凝結水；
無負荷漏氣率小于 3% ；過冷度 0.5%
高工作壓力
自由浮球式疏水閥工作原理 ：
自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，手動排空氣閥能迅速排除不凝結氣體，疏水閥開始進入工作狀態，低溫冷凝水流進疏水閥，凝結水的液位上升，浮球上升，開啟閥門。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，自動排空氣閥已經關閉；裝置進入正常運行狀況，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
自由浮球式疏水閥排水量表
型號
通徑 (mm)
高工作壓力
不同壓差 (△P)下的排水量（Kg/h)
0.5
0.2
0.4
0.6
0.8
1.0
1.2
1.6
2.0
2.5
3.0
3.5
4.0
CS11H-16
15
0.4
310
500
620
0.8
260
390
500
550
580
1.2
300
340
370
400
430
460
490
1.6
260
290
320
350
380
410
440
470
CS11H-16
15
0.4
490
750
980
0.8
430
650
760
820
890
1.2
400
510
570
620
700
760
820
1.6
390
450
510
570
620
700
760
2.5
280
340
380
440
500
560
620
4.0
290
330
380
430
480
520
560
CS41H-16
25
0.4
1850
2500
2980
0.8
1250
1900
2100
2450
2750
1.2
900
1450
1650
1900
2100
2250
2400
1.6
1200
1560
1450
1450
1650
1750
2100
2.5
700
850
950
1050
1200
1350
1650
4.0
700
750
800
860
920
980
1050
1150
CS41H-16
40
0.4
2800
4250
5800
0.8
1800
2980
3650
4250
4750
1.2
2500
3000
3450
3900
4100
4500
1.6
2150
2650
3000
3300
3600
3950
4100
2.5
2100
2650
3000
3300
3650
3900
4.0
1000
1350
1650
1950
2250
2500
2750
3000
CS41H-16
50
150
0.4
5000
8500
11500
0.8
4200
6200
7800
8900
9500
1.2
2200
3600
4700
5500
6200
6800
7600
1.6
3600
4400
5000
5400
5900
6100
6800
2.5
3200
3600
3900
4200
4700
5100
5400
4.0
2850
3000
3250
3700
3950
4050
4400
5000
CS11H-16C
CS41H-16
20
25
CS41H-16
CS11H-16C
CS41H-16C
CS41H-25
CS41H-40
20
25
CS41H-16C
CS41H-25
CS41H-40
32
40
50
CS41H-16C
CS41H-25
CS41H-40
50
CS41H-16C
CS41H-25
CS41H-40
65
80
100
相關疏水閥產品系列：
尼威閥門使用和保養
應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
在安裝前必須清洗管路，除去雜物。
安裝位置應盡可能靠近加熱設備。
應水平安裝在管路的低點，流向與閥體上標注的方向一致。
每臺加熱設備要各自安裝疏水閥，以免相互影響。
在保證系統能安全運行時，緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態.
要定期保養，保證疏水閥正常工作。
